Trong thế giới dập và đúc khuôn, chày là một trong những thành phần quan trọng nhất nhưng thường bị bỏ qua. Là bộ phận tiếp xúc trực tiếp với vật liệu để phân tách hoặc biến dạng dẻo,cú đấm khuôn tiêu chuẩnHiệu suất của nó quyết định trực tiếp đến chất lượng sản phẩm, hiệu quả sản xuất và chi phí dụng cụ. Cho dù bạn đang vận hành dây chuyền dập tốc độ cao hay vận hành tạo hình chính xác, việc hiểu các khía cạnh thực tế của chày tiêu chuẩn—từ lựa chọn vật liệu đến kỷ luật bảo trì—là điều cần thiết để tối ưu hóa quy trình sản xuất của bạn.

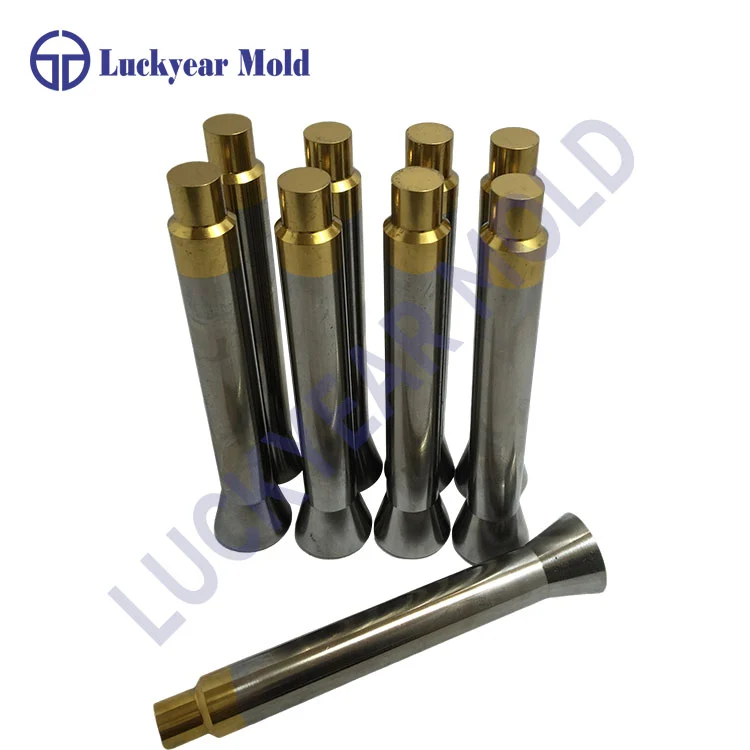

Đục khuôn tiêu chuẩn, còn được gọi là chày-pin, chày dập, hay đơn giản là chày, là một thành phần kim loại được lắp trong khuôn dập thực hiện các hoạt động đột, đột hoặc tạo hình liên tục. Nó hoạt động cùng với khuôn để tách hoặc định hình vật liệu phôi thành sản phẩm hoặc bán thành phẩm mong muốn.
Các cú đấm tiêu chuẩn có nhiều cấu hình khác nhau để phù hợp với các ứng dụng khác nhau. Các loại phổ biến bao gồm chày tiêu chuẩn loại T, chày tiêu chuẩn loại B, chày dẫn hướng, chày khuôn phụ và chày định hình. Điều tạo nên một cú đấm "tiêu chuẩn" là kích thước và thông số kỹ thuật của nó phù hợp với các tiêu chuẩn quốc tế đã được thiết lập như ISO, DIN, JIS, HASCO, DME hoặc MISUMI, đảm bảo khả năng thay thế lẫn nhau và hiệu suất có thể dự đoán được.
Việc lựa chọn vật liệu chày ảnh hưởng trực tiếp đến tuổi thọ dụng cụ, khả năng chống mài mòn và giá thành. Dưới đây là những vật liệu được sử dụng rộng rãi nhất:
| Vật liệu | Thuộc tính chính | Ứng dụng điển hình |
|---|---|---|
| Thép công cụ hợp kim | Chống mài mòn tốt, tiết kiệm chi phí | Dập thông thường, vật liệu có độ bền thấp đến trung bình |
| Thép tốc độ cao | Độ cứng cao, chịu nhiệt, lý tưởng cho việc dập tốc độ cao | Sản xuất tốc độ cao, vật liệu mỏng hơn |
| cacbua vonfram | Độ cứng cực cao, chống mài mòn tuyệt vời | Sản xuất khối lượng lớn, vật liệu mài mòn, tải trọng va đập lớn |
| Thép luyện kim bột | Cấu trúc đồng nhất, độ dẻo dai vượt trội và chống mài mòn | Yêu cầu ứng dụng, sản xuất lâu dài |
Để kéo dài tuổi thọ chày, các phương pháp xử lý bề mặt thường được áp dụng:
TiN – Có màu vàng, mang lại khả năng chống mài mòn tuyệt vờiĐấm tiêu chuẩn được sản xuất với dung sai chặt chẽ. Một cú đấm tiêu chuẩn chất lượng thường đạt được:
Dung sai đường kính: ±0,001mm đến ±0,002mm
Độ đồng tâm: Trong vòng 0,002mm
Độ tròn: Trong vòng 0,003mm
Độ nhám bề mặt: Ra 0,04 đến Ra 0,4
Lựa chọn phải dựa trên các yêu cầu cụ thể của ứng dụng của bạn. Hãy xem xét các yếu tố sau:
Vật liệu đục lỗ phải phù hợp với vật liệu phôi. Đối với các vật liệu mềm như nhôm hoặc thép nhẹ, thép công cụ hợp kim có thể đủ. Đối với thép không gỉ hoặc hợp kim cường độ cao, nên sử dụng thép tốc độ cao hoặc cacbua.
Các cú đấm tiêu chuẩn phải phù hợp với các tiêu chuẩn được công nhận về khả năng thay thế lẫn nhau:
ISO 8020 – Tiêu chuẩn quốc tế về đột dậpHãy chú ý đến đường kính phần làm việc, kích thước phần lắp đặt và chiều dài tổng thể. Những thứ này phải phù hợp với thông số kỹ thuật của bộ khuôn của bạn.
Sự ăn khớp giữa chày và khuôn là yếu tố quyết định chất lượng dập. Khoảng hở thích hợp đảm bảo cắt sạch, giảm thiểu hình thành gờ và kéo dài tuổi thọ dụng cụ.
| Giải phóng mặt bằng | Tác dụng |
|---|---|
| Quá lớn | Các vệt nặng, các cạnh bị cắt thô, biến dạng vật liệu |
| Quá nhỏ | Dụng cụ bị mài mòn quá mức, trọng tải tăng, nguy cơ gãy chày |
| Tối ưu | Cắt sạch, gờ tối thiểu, tuổi thọ dụng cụ cân bằng |
Nói chung, đường kính chày nên nhỏ hơn một chút so với lỗ khuôn để có khe hở thích hợp. Để đạt được và duy trì sự phù hợp này đòi hỏi phải sản xuất chính xác và giám sát thường xuyên.
Lắp đặt đúng cách đảm bảo cú đấm hoạt động như thiết kế:
Xác minh căn chỉnh: Đảm bảo chày và khuôn đồng tâm để tránh tải trọng bên.
Kiểm tra khả năng giữ: Sử dụng đúng dụng cụ giữ và đảm bảo chày được cố định chắc chắn.
Xác nhận khoảng trống: Xác minh rằng khoảng trống đột dập nằm trong phạm vi được chỉ định.
Kiểm tra chất bôi trơn: Bôi chất bôi trơn thích hợp để giảm ma sát và tích tụ nhiệt.
Cú đấm chủ yếu thất bại do hai cơ chế: mòn và gãy.
| Chế độ lỗi | Dấu hiệu | phòng ngừa |
|---|---|---|
| Mài mòn/làm tròn cạnh | Tăng gờ, giảm bề mặt cắt, tăng trọng tải | Kiểm tra thường xuyên, mài lại kịp thời |
| Gãy/gãy | Hư hỏng đột ngột, có vết nứt rõ ràng | Tránh quá tải, duy trì khoảng trống thích hợp, sử dụng đúng vật liệu |
| Biến dạng/uốn | Biến dạng vĩnh viễn | Giảm trọng tải; đảm bảo độ cứng vật liệu thích hợp |
Một trong những sai lầm phổ biến nhất trong việc bảo trì chày là đợi cho đến khi các bộ phận xuất hiện các gờ rõ ràng trước khi hành động. Vào thời điểm có thể nhìn thấy các vệt, cạnh đục lỗ đã phát triển bán kính đáng kể và thiệt hại đã tích lũy trong nhiều giờ.
Hãy xem xét tình huống thực tế này: Nếu bạn tháo chày ra để mài lại ở mức độ mài mòn tối thiểu thì mức độ loại bỏ là rất nhỏ. Nhưng nếu bạn đợi cho đến khi các gờ buộc bạn phải hành động thì sự mài mòn có thể trở nên nghiêm trọng hơn nhiều. Việc làm sạch cạnh đó tiêu tốn nhiều tuổi thọ dụng cụ hơn trong một chu trình phản ứng duy nhất so với mức bị mất đi do bảo trì chủ động.
| Tính thường xuyên | Nhiệm vụ |
|---|---|
| Sau mỗi lần chạy | Làm sạch bề mặt đục lỗ; loại bỏ các mảnh vụn và cặn dầu nhờn |
| Hằng ngày | Kiểm tra xem có bị mòn, bo tròn cạnh hoặc nứt không |
| Theo số chu kỳ | Làm sắc nét lại dựa trên số lần đột quỵ |
| Khi cần thiết | Deburr; bôi chất bôi trơn; xác minh kích thước |
Các chày nhỏ cần được kiểm tra thường xuyên hơn do áp suất bề mặt cao hơn và tích tụ nhiệt nhanh hơn. Các cú đấm lớn hơn có thể kéo dài khoảng thời gian dài hơn trong điều kiện được kiểm soát.
Làm tròn cạnh có thể nhìn thấy
Tăng trọng tải yêu cầu so với ban đầu
Giảm tỷ lệ phần trăm bề mặt bị cắt trên các bộ phận được đóng dấu
Các bộ phận có chất lượng không nhất quán hoặc lệch kích thước
Đục khuôn tiêu chuẩn được sử dụng trong hầu hết các lĩnh vực sản xuất:
| Ngành công nghiệp | Ứng dụng |
|---|---|
| ô tô | Dập các tấm thân xe, các bộ phận khung gầm, các bộ phận trang trí |
| Điện tử | Đục lỗ đầu nối, khung chì, hộp che chắn |
| Thuộc về y học | Hình thành dụng cụ phẫu thuật, vỏ thiết bị |
| Hàng không vũ trụ | Dập chính xác các thành phần kết cấu |
| Hàng tiêu dùng | Bảng thiết bị, linh kiện đóng gói, phần cứng |
| Chế tạo khuôn mẫu | Linh kiện khuôn ép nhựa, linh kiện đúc khuôn |
Giá trị thực tế của một chiếc chày khuôn tiêu chuẩn vượt xa giá mua của nó. Hãy xem xét các yếu tố chi phí sau:
Chi phí ban đầu: Vật liệu cao cấp hơn có chi phí ban đầu cao hơn nhưng tuổi thọ dài hơn.Điểm hấp dẫn về kinh tế không nhất thiết phải là điểm rẻ nhất hay đắt nhất—đó là điểm mang lại tổng chi phí thấp nhất cho mỗi bộ phận được đóng dấu trong toàn bộ vòng đời của nó.
cáccú đấm khuôn tiêu chuẩncó thể chỉ là một thành phần nhỏ trong quá trình dập nhưng tác động của nó đến năng suất, chất lượng và giá thành là vô cùng lớn. Thành công thực tế bắt đầu bằng việc lựa chọn vật liệu và cấu hình phù hợp cho ứng dụng của bạn, tiếp tục thông qua quản lý khoảng trống và lắp đặt phù hợp, đồng thời đạt đến đỉnh cao là bảo trì có kỷ luật—không chờ đợi lỗi có thể nhìn thấy được mà hành động dựa trên độ mòn và số chu kỳ đo được. Khi bạn tiếp cận các sản phẩm của mình với tư duy của một kỹ sư quy trình, tập trung vào hình học, khoa học vật liệu và vật lý mài mòn, bạn biến một bộ phận tiêu hao thành một tài sản sản xuất đáng tin cậy.
